辊筒输送线滚筒的选择

辊筒输送线滚筒的长度确定： 输送物品的长、宽、高确定辊道的外形尺寸；辊筒的长度一 般是“输送 物品的宽度+50mm”。

滚筒的壁厚及轴径确定： 按照输送物的重量平均分配到接触的滚筒上，计算出 每支滚筒的所需承重，从而确定滚筒的壁厚及轴径。

滚筒材料及表面处理 ： 根据输送环境的不同，确定滚筒所采用的材质和表面处理 （碳钢镀锌、 不锈钢、尼龙、发黑还是包胶）。

选择滚筒的安装方式 ：根据整体输送机的具体要求，选择滚筒的安装方式: 弹簧压入式, 内牙轴式, 全扁榫式, 通轴销孔式等。对于弯道机的锥形滚筒，其滚面宽度及锥度视货物尺寸 和转弯半径而定。

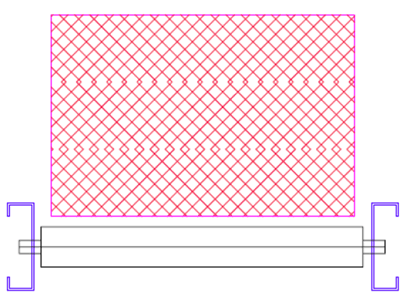

设计辊筒输送线注意事项： 1.当输送物品长度大于辊筒长度时，选择辊筒面高于机架面（图a）；

图a

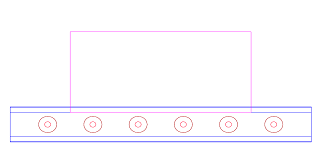

2. 当输送物品长度小于辊筒长度时，选择辊筒面低于机架面（图b）。

图b

3.输送物品的重量和底面情况确定辊筒的直径和轴间距，必须保证输送物体下面至少有三根滚筒与输送物保持接触（图c）。

图c

4.对软袋包装或底面不平物品需在下面加托盘输送工装托板。
